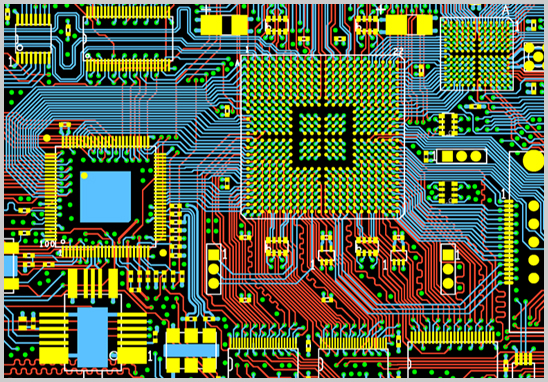

在PCB設計這件事上，布線真的是門手藝活。尤其在高精密、多層板、BGA封裝這些復雜設計中，一條線的布局都可能決定產品的性能穩定與否。今天，宏力捷電子結合我們20余年的設計經驗，聊聊實用又接地氣的PCB設計布線技巧，不管你是硬件工程師還是方案公司采購，都值得一看。
一、PCB布線的重要性，不只是“畫線”那么簡單
很多初學者覺得，布線就是“把連線拉上就完了”。其實不然，PCB布線直接影響：
- 信號完整性（Signal Integrity）
- 電磁兼容性（EMC/EMI）
- 散熱效率
- 生產可制造性（DFM）
一個好的布線，可以讓產品更穩定、抗干擾更強、調試更省事，還能降低后期生產成本。根據IPC-2221《通用PCB設計標準》指出，合理的走線寬度、間距和布局對電路板性能有關鍵影響。
二、布線原則：這些“黃金法則”得記住
1. 走線盡量短而直
長線容易引起串?dāng)_和信號延遲，尤其是高速信號（如DDR、USB 3.0等）。建議高速信號走線控制在25mm以?xún)?nèi)，越短越好。
2. 90度轉角？盡量避免！
90度轉角會造成阻抗突變，容易引起反射或EMI問題。建議采用45度斜角或圓弧處理。
3. 差分信號成對走、等長等阻抗
像LVDS、USB、HDMI這類差分信號，布線時需成對走線、長度差小于10mil，并保持恒定阻抗（常見為100Ω）。
4. 電源與地線布寬一點，不要省銅
一般建議電源線寬度按電流計算：1A=10mil（約0.25mm）銅箔寬度。地線盡量采用敷銅或多點接地，增強抗干擾能力。
5. 信號分層走，互不干擾
多層板中，高速信號優先安排在內層（夾在GND層之間），形成“信號-GND-信號”結構，減少電磁輻射。
三、細節實戰經驗：從設計師的角度說點干貨
? BGA封裝布線技巧
- 打孔位置要避開焊球中心，避免焊接虛焊；
- 通常采用盲/埋孔、微孔工藝提升布線空間；
- 走線優先“扇出”，然后再連線，避免后續布線困難。
? 高速信號等長布線怎么量？
建議使用EDA工具的“Length Tuning”功能，比如Allegro、PADS中都可設置走線目標長度差范圍，一鍵調整補償“蛇形線”。
? 模擬與數字信號分區
模擬信號（如ADC）易受數字信號干擾，應物理隔離，建議模擬部分單獨布線、單點接地，并避免穿越數字區域。
四、布線順序建議：按這個流程做，事半功倍
1. 先布置電源線和地線 → 保障供電穩定
2. 再布關鍵高速信號線 → 控制等長與阻抗
3. 最后布普通信號線 → 優化空間和美觀
4. 最后統一處理未用信號層進行敷銅 → 提升EMI抗性和散熱
五、常見布線問題與規避方式
| 問題類型 | 導致后果 | 規避建議 |
| 信號線太長 | 延時大，易干擾 | 縮短路徑，使用端接或減小線寬 |
| 過孔太多 | 增加信號反射、制作成本 | 合理走線，使用盲孔/埋孔優化走線 |
| 地線過細 | 地電位不穩，干擾大 | 盡可能敷銅，多點接地 |
| 模擬/數字信號交叉 | 互相干擾，信號失真 | 區域隔離，單點地連接 |
六、為什么選擇宏力捷電子做PCB設計？
我們不是只“畫板”的設計公司，而是從原理圖到打樣量產都能配合的全流程技術團隊。服務優勢包括：
- 20+年多層板/BGA封裝設計經驗
- SMT工廠支持設計→制造→測試一站式對接
- 擅長高頻、高速、差分等復雜信號設計
- 自有供應鏈支持快速樣品出貨
- 支持1~14層板樣品打樣，交期快、價格優
PCB布線說起來簡單，做起來細節滿滿。宏力捷電子始終堅持“每一條線都要有價值”的設計理念，幫助客戶實現高性能、高穩定性的產品落地。如果你正在尋找專業靠譜的PCB設計公司，我們歡迎隨時溝通合作！
